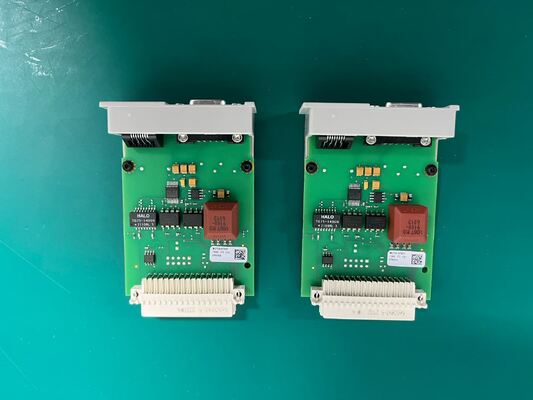

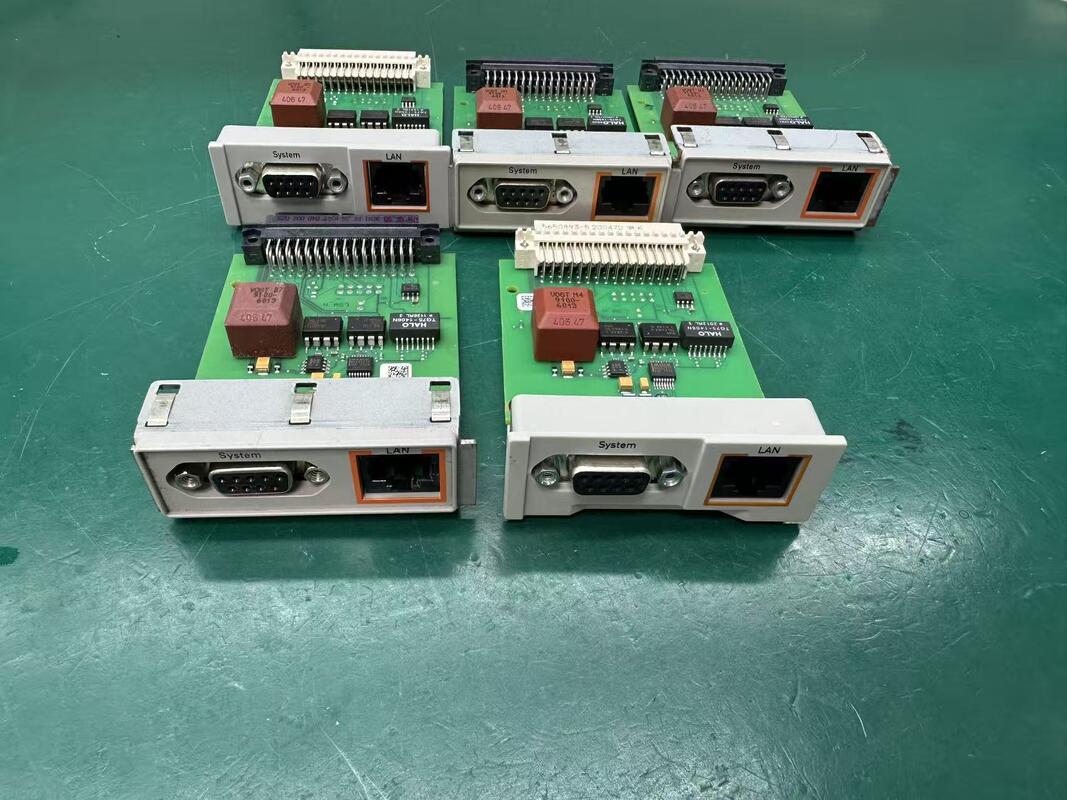

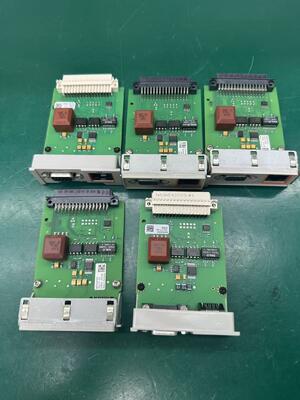

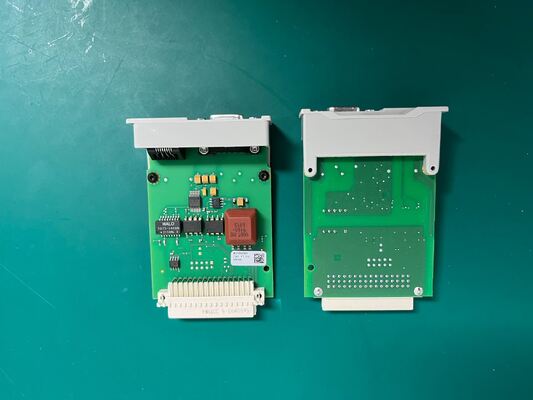

Philip Avalon FM20 / FM30 Fetal Monitor Netzwerkkarte (LAN-Schnittstelle)

Grundlegende Informationen

• Modell: Philip Avalon FM20 (M2702A), FM30 (M2703A)
• LAN-Schnittstellentyp: Optional integriertes LAN/RS232-Systemoberflächenmodul (Option J70, Teilnummer M2703-67501)
• Schnittstellenstandard: 10BASE-T Ethernet (IEEE 802.3)
• Speed & Duplex:10 Mbps, nur Half-Duplex(keine automatische Verhandlung, keine Unterstützung von 100 Mbps)

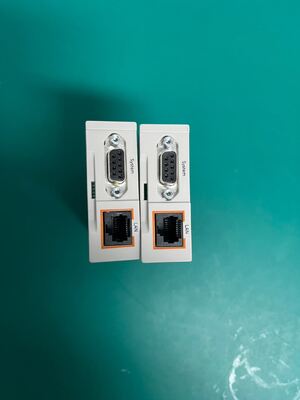

• Hafen: RJ45 weiblicher Steckverbinder (hinterste Platte)

Netzwerkkonfiguration

• Zuordnung der IP-Adresse:
  • Manuelle statische IP-Konfiguration (über das Monitoreinstellungsmenü)
  • Automatisch überBOOTP(DHCP nicht nativ unterstützt; BOOTP-Server für dynamische IP erforderlich)

• Netzwerkprotokolle:
  • TCP/IP (nur IPv4)
  • Verbindungsanzeige (CI) -Nachrichten: Broadcast / Unicast-Modi (für OB TraceVue / IntelliSpace Perinatal)

• Unterstützte Systeme: IntelliSpace Perinatal (E.0+), OB TraceVue Geburtshilfeüberwachungssysteme
• Unterstützung für zwei Schnittstellen: LAN + isolierter RS232 (MIB/IEEE 1073) für die parallele EMR/Überwachungssystemverbindung (nur für Lesen über RS232)

Elektrotechnik und Sicherheit

• Isolation: vollständig galvanisch isoliert (medizinische Qualität, gemäß IEC 60601‐1‐2:2014 / EN 60601‐1‐2:2015)
• EMV-Konformität: IEC 60601-2, ICES-003 (Kanada)
• Stromverbrauch: < 60 W Gesamtleistung des Monitors (einschließlich des LAN-Moduls)

Physikalische und Installationstechnik

• Verbindungsstück: RJ45 (8P8C)
• Kabel: Ethernet-Kabel der Kategorie 5e (Kategorien 5e) oder besser
• Netzwerksegment: Monitor und Überwachung PC/Server müssen auf demgleiche lokale Netzwerksegment(Standardmäßig kein Routing über Subnetze)

Wichtige Anmerkungen

• LAN ist einOptionales Upgrade (Option J70); nicht standardmäßig auf Basisgeräten FM20/FM30.
• Festes 10 Mbps Half-Duplex: Der Netzwerk-Switch-Port muss manuell auf 10 Mbps / Half-Duplex gedrängt werden (Auto-Negotiation deaktiviert), um Verbindungsprobleme zu vermeiden.
