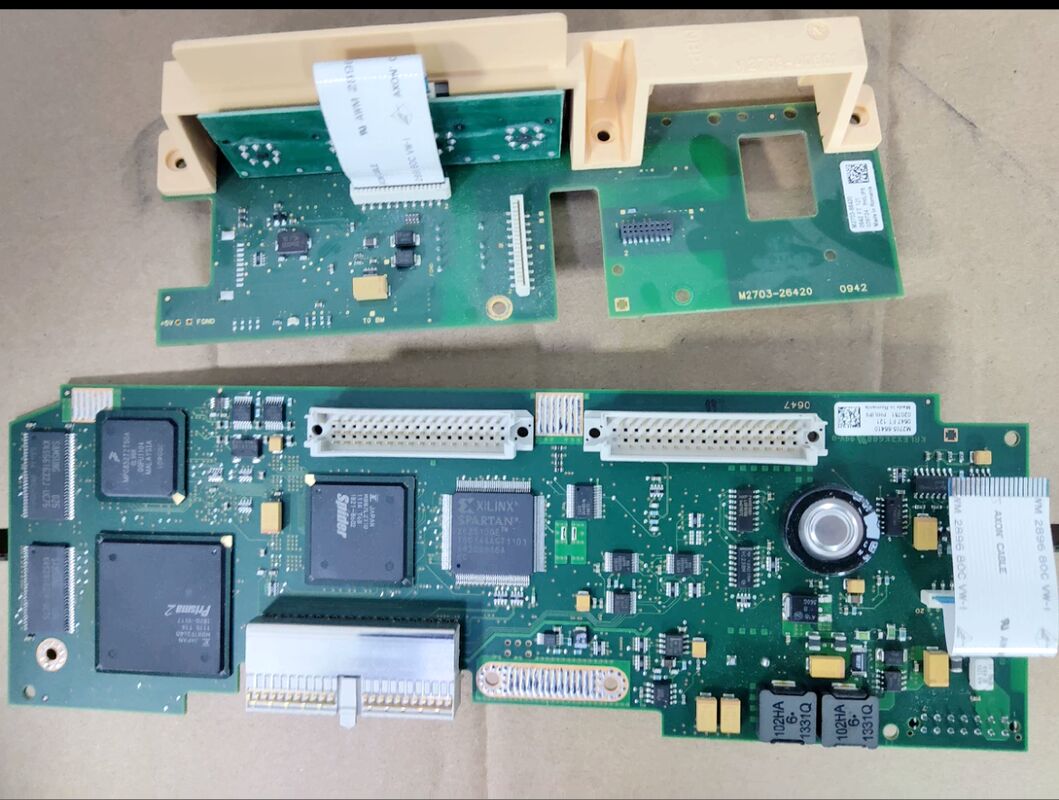

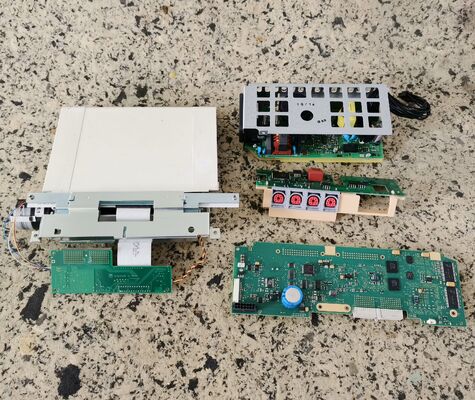

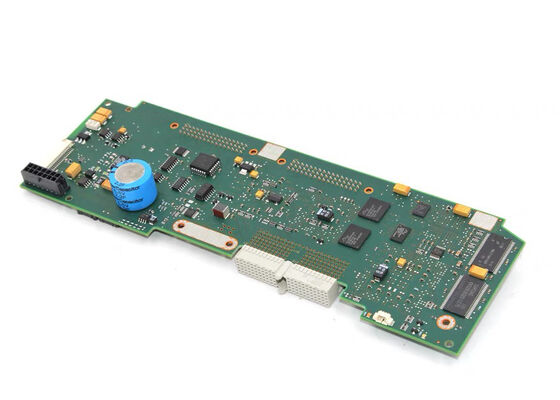

M2705-66510 /M2703-66450 Philip FM20 FM30 FETAL MONITOR MAINBOARD

M2705-66510 /M2703-66450 Philip FM20 FM30 FETAL MONITOR Hauptbrett

1. Haupt-CPU-Board (Mainboard-Core)

• Teilnummer: M2703-66450 (auch als M2705-66510 bezeichnet)
• CPU-Kern: 32 Bit eingebetteter RISC-Prozessor (medizinisches Betriebssystem in Echtzeit)
• Uhrzeitgeschwindigkeit: 200 MHz (typisch)
• Gedächtnis:
  • Flash: 128 MB (Firmware, Kalibrierung, Voreinstellungen des Benutzers)
  • RAM: 64 MB (Echtzeitdaten, Wellenformen, Trendpuffer)

• Datenspeicherung: 72-Stunden-Fötus-/Mutterentwicklungsdaten; 800 NIBP-Daten
• Eingebettetes Betriebssystem: Philip proprietäres Echtzeit-Betriebssystem (RTOS) für Medizinprodukte
• Digitale Signalverarbeitung (DSP):
  • FHR- (Ultraschall-) Signalverarbeitung: 50 ‰ 240 bpm, Genauigkeit ± 2 bpm
  • TOCO- (Uteruskontraktion) Signalkonditionierung: 0 ‰ 100 TOCO-Einheiten
  • Smart PulseTM: Cross-Channel-Zusammenfallserkennung (FHR vs. Mutterpuls)


2. Bus Master Board (Systemsteuerung und I/O Hub)

• Teilnummer: M2703-66460
• Systembus: CAN-Bus (Medizinproduktstandard) + parallele/digitale E/A
• Strommanagement:
  • Eintritt: 100 ̊240 VAC, 50/60 Hz; 24 VDC (Batterie-Support)
  • Ausgang: 5 VDC (logische), ±12 VDC (analoge), 24 VDC (Drucker/Wandler)
  • Überspannungs-/Überstrom-/ESD-Schutz (IEC 60601-1-konform)

• Interface-Ports (eingebaut + erweitert):
  • Fötus: 2x Ultraschall- (US) -Anschlüsse, 1x TOCO-Anschluss, Fötusbewegungseingabe
  • Mütterliche (optional): MECG mit drei Bleien, SpO2, NIBP
  • Drucker: Thermische Schnittstelle für den Druckkopf (150 mm, 8 Punkte/mm)
  • Anzeige: 6,5 ̊ TFT-LCD (800×480) + Touchscreen-Steuerung (optional)
  • Daten/Steuerung: USB 2.0, LAN (Ethernet), RS-232, PS/2, Krankenpflegeranruf-Relay


3. Kombiniertes Mainboard (CPU + Busmaster) Schlüsselbeschreibungen

• Architektur: Dual-board (CPU + Bus Master) Stack, Vierschicht-PCB, medizinische Komponenten
• PCB-Maße: ~220 × 180 mm (pro Platte)
• Betriebstemperatur: +5°C bis +45°C
• Lagertemperatur: -20°C bis +60°C
• Luftfeuchtigkeit: 10 ∼ 95% RH (nicht kondensierend)
• Einhaltung der Vorschriften: IEC 60601-1, IEC 60601-2-37, EN 60601-1
• Lebensdauer: ≥ 5 Jahre (klinische Anwendung); für den 24/7-Betrieb konzipiert

4. Kritische Bordunterkreise

• Ultraschall Frontend: 1 MHz Pulswelle, 9-Element-Wandlerunterstützung, IPX8
• TOCO Frontend: Brückenverstärker, analoge Ausgabe 0 ̊5 V, Geräuschfilterung
• MECG (fakultativ): 3-Lead, Bandbreite 0,05 ∼ 100 Hz, 50/60 Hz Kerbfilter
• SpO2 (optional): Philip FAST SpO2, Algorithmus gegen Bewegung/niedrige Perfusion
• NIBP (fakultativ): Oscillometrische Methode, 60 ‰ 240 mmHg systolisch, 30 ‰ 180 mmHg diastolisch
