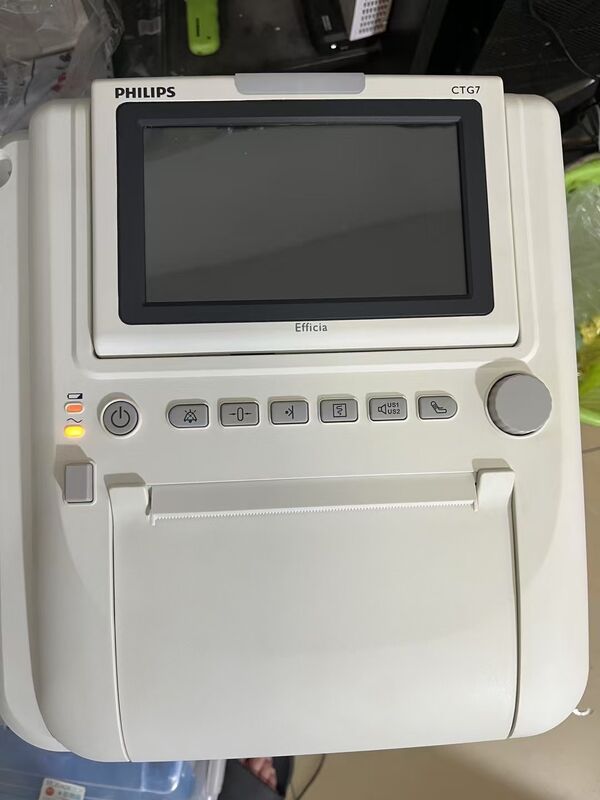

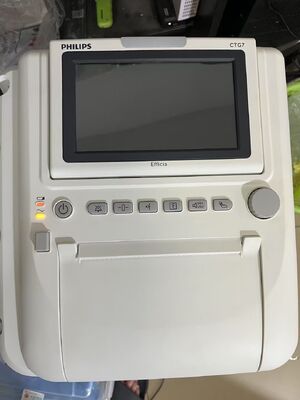

Philip Goldway CTG7 Fötusmonitor

Philip Goldway CTG7 Fetalmonitor

1. Allgemeine Informationen

• Modell: Philip Goldway CTG7
• Gerätetyp: Kombinierter Fetal- und Maternalmonitor
• Anzeige: 7-Zoll-TFT-Farb-LCD, 800×480 WVGA, 0–90° verstellbarer Winkel
• Bedienung: Navigationsknopf + beleuchtete Tasten, integrierter Sondenhalter & Tragegriff
• Rekorder: 150 mm breiter Thermodrucker; Papiergeschwindigkeit: 1 / 2 / 3 cm/min
• Datenspeicherung: 72-Stunden-Trendübersicht und -druck; 800 Sätze NIBP-Daten speicherbar
• Zwillingsschwangerschaft: Optionale Zwillingsüberwachung mit versetzter Anzeige von zwei FHR-Wellenformen

2. Fetalüberwachungsparameter

FHR (Fetale Herzfrequenz, Ultraschall)

• Ultraschallfrequenz: 1 MHz gepulste Welle
• Schallkopf: 9-Element-Breitstrahl, IPX8 wasserdicht (1m / 5h)
• Messbereich: 50–240 bpm
• Genauigkeit:
  • 50–210 bpm: ±2 bpm
  • 211–240 bpm: ±4 bpm

• Ultraschallsicherheit: MI ＜ 1, TI ＜ 1, Ispta ＜ 100 mW/cm²

TOCO (Uteruskontraktion)

• Messbereich: 0–100 TOCO-Einheiten
• Genauigkeit: Nichtlinearer Fehler ＜ ±5%
• Schallkopf: Externer Drucksensor, IPX8 wasserdicht

FM (Fetale Bewegung)

• Automatische Erkennung fetaler Bewegungen + manueller Marker mit Signalton
• Automatische FM-Wellenform umschaltbar für optimierte TOCO-Ansicht

3. Optionale Maternalüberwachungsparameter

MECG / Mütterliche Herzfrequenz

• Ableitungsmodus: 3-Ableitungen (I, II, III)
• Herzfrequenzbereich: 30–240 bpm
• Anzeige: MECG-Wellenform + Echtzeit-HF-Wert, Wellenformdruck unterstützt

SpO₂ / Pulsfrequenz

• Technologie: Philip FAST SpO₂, Anpassung an Bewegung und niedrige Perfusion
• SpO₂-Bereich: 0–100%
• PR-Bereich: 30–240 bpm
• Akustische und visuelle Alarmfunktion

NIBP

• Arbeitsmodus: Manuell / Auto / Kontinuierlich
• Druckbereich:
  • Systolisch: 60–240 mmHg
  • Diastolisch: 30–180 mmHg

• Datenübersicht: Bis zu 800 historische Aufzeichnungen

4. Alarm & Sicherheit

• Alarmsystem: 3-stufiger akustischer & visueller Alarm
• Alarmpunkte: Parameter außerhalb des Grenzwerts, Signalverlust, niedriger Batteriestand und Systemfehler
• Konformität: Erfüllt internationale medizinische elektrische Sicherheitsstandards

5. Physikalische & elektrische Spezifikationen

• Abmessungen: 340 × 310 × 120 mm
• Gewicht: Ca. 5,5 kg (ohne Akku)
• Stromversorgung: AC 100–240 V, 50/60 Hz; wiederaufladbarer Lithium-Akku optional

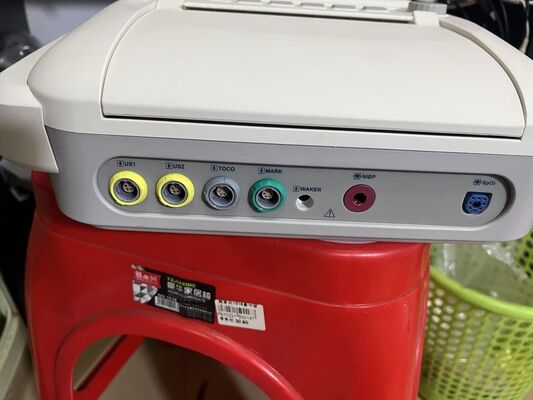

• Schnittstellen: Duale Ultraschallschnittstellen, TOCO-Schnittstelle, MECG, SpO₂, NIBP, VGA, USB

6. Standard- & optionales Zubehör

• Standard: Ultraschallschallkopf, TOCO-Schallkopf, fetaler Bewegungsmarker
• Optional: MECG-Modul, SpO₂-Modul, NIBP-Modul, Zwillingsüberwachungs-Kit, fetaler Stimulator
