P/N: M2703-26420 / M2703-66420 Philip Avalon FM20/FM30 Schnittstellenplatine
Produktdetails:
| Herkunftsort: | Original |
| Markenname: | PHILIP |
| Modellnummer: | FM20 / FM30 |
Zahlung und Versand AGB:
| Min Bestellmenge: | 1 |
|---|---|
| Preis: | Negotiation, pls contact me |
| Verpackung Informationen: | Karton |
| Lieferzeit: | Innerhalb von 1-2 Werktagen nach Bestätigung der Zahlung |
| Zahlungsbedingungen: | T/T, Western Union |
| Versorgungsmaterial-Fähigkeit: | 10 |
|
Detailinformationen |
|||
| PN: | M2703-26420 / M2703-66420 | Modell: | FM20 FM30 |
|---|---|---|---|
| Garantie: | 90 Tage | Zustand: | Exzellent |
| Geräte: | Medizinische Geräte | ||
| Hervorheben: | Philip Avalon FM20 FM30 Schnittstellenplatine,Fetales Monitor-Schnittstellenplatine M2703,FM20 FM30 Ersatz-Schnittstellenplatine |
||
Produkt-Beschreibung

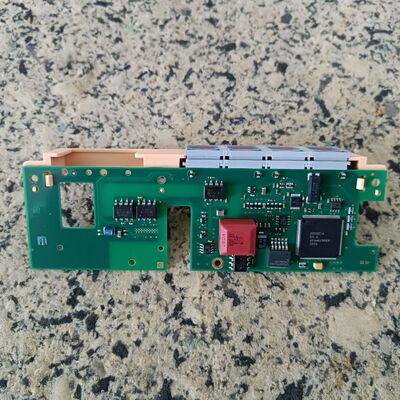

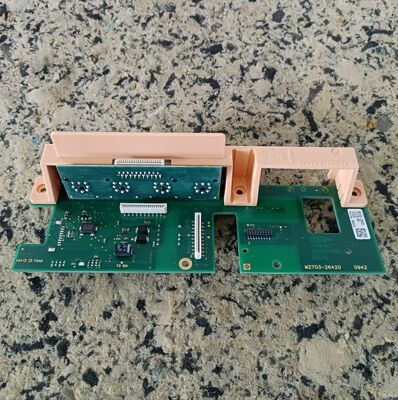

Philip Avalon FM20/FM30 Schnittstellenplatine (Teilenummer: M2703-26420 / M2703-66420)
Auch bekannt als: Connector Board / Jack Board / Adapter Board
1. Grundlegende Informationen
- Offizielle Teilenummer: M2703-26420 (auch referenziert als M2703-66420)
- Kompatible Geräte: Philip Avalon FM20 (M2702A), FM30 (M2703A) Fetalmonitore
- Funktion: Front-End I/O-Schnittstelle & Signalumschaltplatine; leitet Wandlersignale zur Hauptplatine
- Platinenabmessungen: ~190 mm × 85 mm
- PCB-Lagen: 4-lagig, medizinische Qualität FR-4

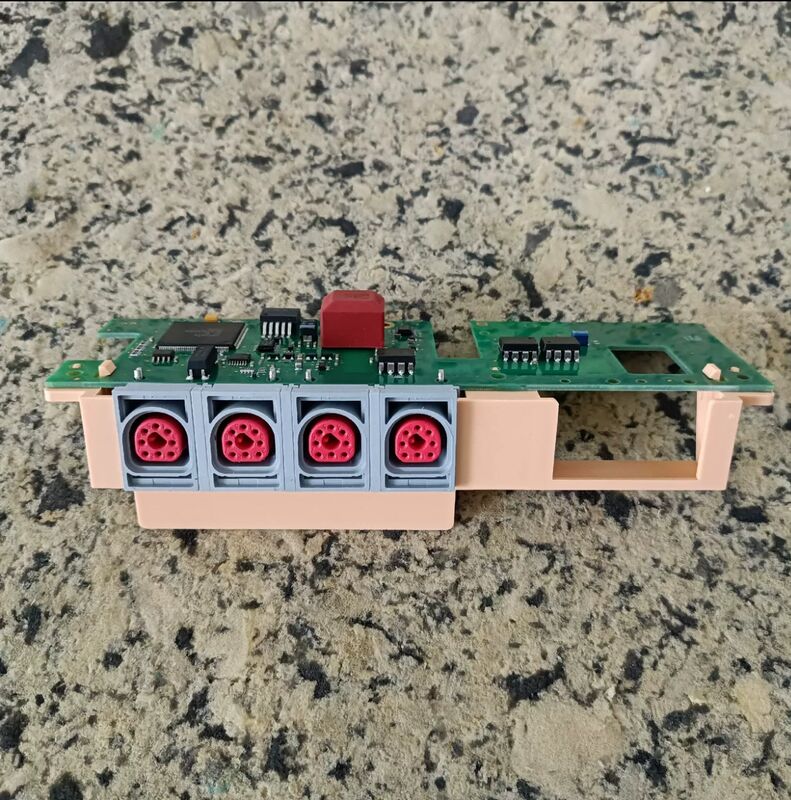

2. Externe Anschlüsse (Frontpanel)
| Anschluss | Typ | Funktion |
|---|---|---|
| US1 / US2 | Rot 8-polig | Dual-Ultraschall-(FHR)-Wandler |
| TOCO | Rot 6-polig | Tokodynamometer (Uteruskontraktion) |
| MECG | Rot 5-polig | Maternaler EKG-Eingang |
| Fetale Bewegung | 3-polig | Externer Marker für fetale Bewegung |
| Schwesterruf | 2-polig | Alarmrelais-Ausgang |
3. Interne Schnittstellen (zur Hauptplatine)
- Hauptplatinenanschluss: 50-poliges Flachbandkabel (zu M2703-66450 Haupt-CPU-Platine)
- Stromeingang: 24 VDC ±10%, 5 VDC ±5% (vom Bus Master Board)
- Signalleitungen: Analog (US/TOCO/MECG) + Digital (ID/Steuerung) + Strom
- Isolierung: Medizinische Isolierung (2500 Vrms) zwischen Patienten- & Systemkreisen
4. Elektrische Spezifikationen
- Ultraschall-(US)-Eingang:
- Frequenz: 1 MHz gepulster Doppler
- Empfindlichkeit: 10 µVpp – 500 mVpp
- Verstärkung: Software-einstellbar 0–60 dB
- TOCO-Eingang:
- Brückenverstärker, 0–5 V analoger Bereich
- Empfindlichkeit: 2 mV/TOCO-Einheit
- Filter: 0,05–10 Hz Bandpass
- MECG-Eingang:
- 3-Leiter, 0,05–100 Hz Bandbreite
- 50/60 Hz Notch-Filter
- Eingangsimpedanz: >10 MΩ
5. Umwelt & Zuverlässigkeit
- Betriebstemperatur: +5°C bis +45°C
- Lagertemperatur: -20°C bis +60°C
- Luftfeuchtigkeit: 10–95% RH (nicht kondensierend)
- Konformität: IEC 60601-1, IEC 60601-2-37 (Sicherheit medizinischer Geräte)
- Lebensdauer: ≥5 Jahre (24/7 klinischer Einsatz)
- ESD-Schutz: ±15 kV (Luft), ±8 kV (Kontakt)
6. Hauptmerkmale
- Intelligente Wandler-Automatik-Erkennung: Erkennt den angeschlossenen Wandlertyp (US/TOCO/MECG)
- Signalmultiplexing: Schaltet zwischen Zwillings-US-Signalen um & leitet sie an DSP weiter
- Überspannungs-/Überstromschutz: schützt die Hauptplatine vor Wandlerfehlern
- LED-Statusanzeigen: Stromversorgung, Signalverriegelung, Wandlererkennung
