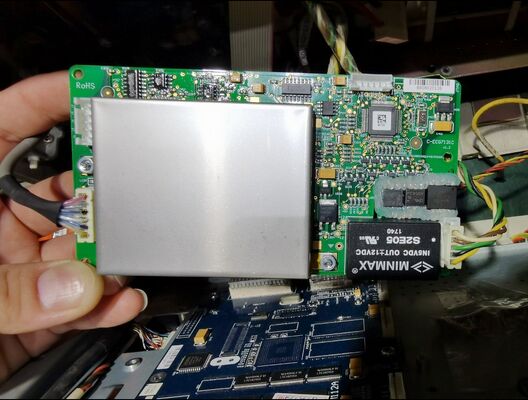

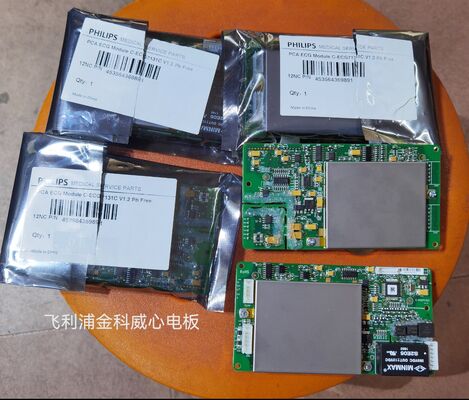

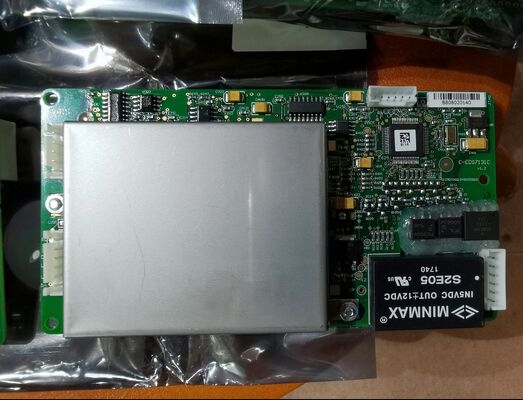

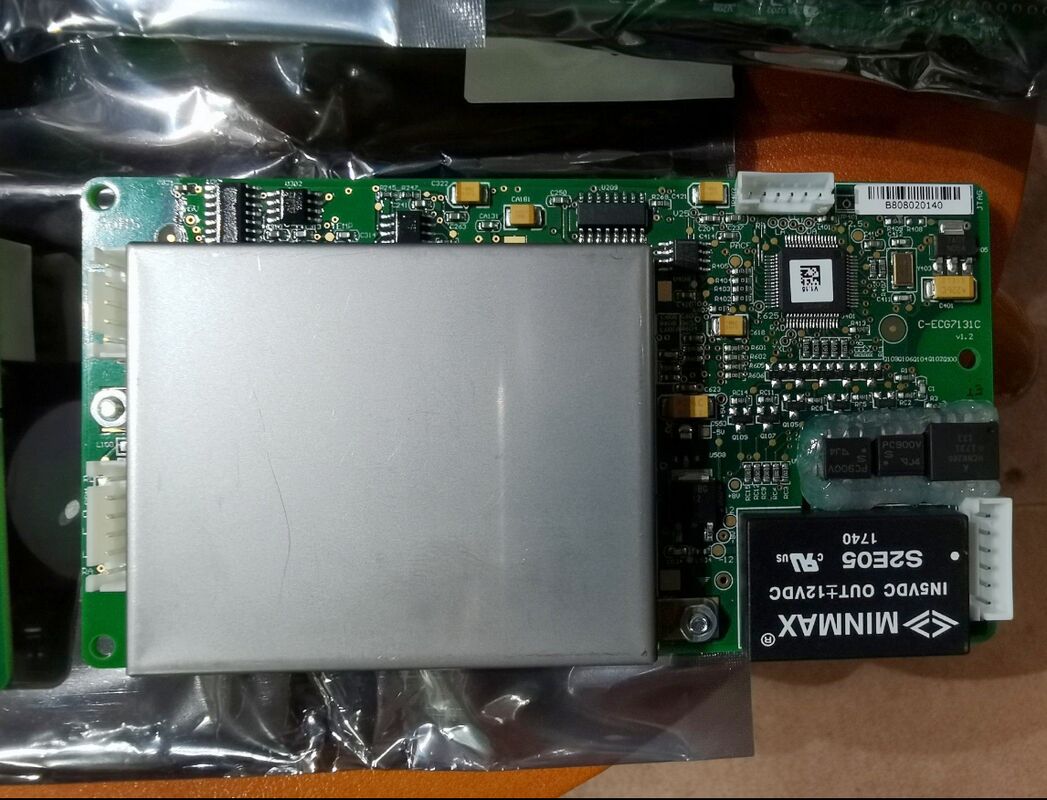

Philip GOLDWAY G30 G40 PN 45356436891 EKG-Platine

Philip GOLDWAY G30 G40 PN:45356436891 EKG-Blatt

Oldway G30 / G40 EKG-Board (EKG-Modul) Englisch Technische Spezifikationen

1Grundlegende EKG-Konfiguration

• Blei-System: 3-Lead / 5-Lead wählbar
  • 3-Blei: I, II, III
  • 5 Leads: I, II, III, aVR, aVL, aVF, V (gleichzeitige 7-Leads-Anzeige unterstützt)

• Modus des EKG: Überwachung / Diagnose / Operationsmodus wählbar
• Eingangsimpedanz: ≥ 100 MΩ (allgemeiner Modus)
• Verzögerungsrate für den gemeinsamen Modus (CMRR): ≥ 100 dB (50/60 Hz)
• Defibrillationsschutz: Defibrillatorsicher, 360J-biphasische Defibrillation standhält; automatische Erholung nach Schock
• Elektrochirurgische Interferenzunterdrückung: Eingebauter Anti-ESU-Filter

2. Herzfrequenzmessung (HR)

• Messbereich:
  • Erwachsene/Kinder: 15 ∼ 300 Schlagzeiten pro Minute
  • Neugeborene: 15 ∼ 350 Schläge pro Minute

• Genauigkeit: ± 5 bpm oder ± 1% der Messwerte, je nachdem, welcher Wert größer ist
• Entschließung: 1 BPM
• Grenzwerte für Alarm: Einstellbare Schwellenwerte für Bradykardie/Tachykardie

3. EKG-Wellenform & Gewinn

• GewinneinstellungenBei der Anpassung an die Fahrzeugkennzeichnung ist der Fahrzeugkennzeichnungszeichen des Herstellers anzugeben.
• Wellenformgeschwindigkeit (Sweep-Geschwindigkeit): 6.25, 12.5, 25, 50 mm/s (auswählbar)
• Bandbreite:
  • Überwachungsmodus: 0,5-40 Hz
  • Diagnosemodus: 0,05 ∼ 100 Hz
  • Operationsmodus: 0,5 ∼ 20 Hz (gegen Störungen)


4. ST-Segmentanalyse

• Messbereich: -2,0 mV ~ +2,0 mV (Diagnosemodus: -0,8 ~ +0,8 mV)
• Genauigkeit: ±0,02 mV oder ±5% des Messwertes, je nachdem, welcher Wert größer ist
• Kanäle: 4-Kanal-ST-Überwachung (V, I, II, III)

5. Arrhythmie und Pacemaker-Erkennung

• Analyse der Arrhythmie: 13 Arrhythmienalarme (einschließlich PVC, Bigeminy, Trigeminy, VT, Bradycardia, Tachycardia, fehlender Schlag, Pause, R-on-T usw.)
• Erkennung eines Schrittmacher: Ja; erkennt asynchrone/synchrone Herzschrittmacherimpulse, Pulssbreite ≥0,1 ms

6. Physikalische und elektrische Parameter

• Abmessungen des Boards: ca. 145 × 100 × 20 mm (EKG-Modulbrett)
• Stromversorgung: Gleichspannung 5V ±5%, 300 mA (vom Monitor-Hauptbrett)
• Betriebstemperatur: 0°40 °C
• Speichertemperatur: -20°C bis 60°C
• Luftfeuchtigkeit: 30% ∼85% RH (nicht kondensierend)

7. Konformitätsstandards

• IEC 60601-1, IEC 60601-2-27 (EKG-Sicherheit)
• EN 60601-1-2 (EMK)

Hauptunterschied: G30 vs. G40 EKG Board

• G30: 10.4" Anzeige, Grund-EKG/Arrhythmie/ST, keine optionale CO2/IBP-Erweiterung (EKG-Board mit identischen Kernspezifikationen)
• G40: 12.1" Anzeige, gleiche EKG-Kernparameter, unterstützt optionale doppelte IBP/CO2-Module (EKG-Board funktionell identisch mit G30)
