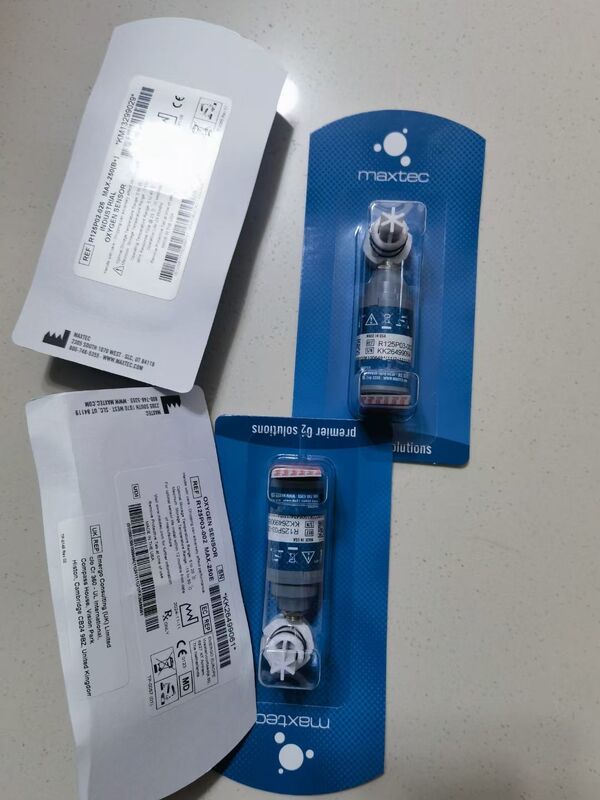

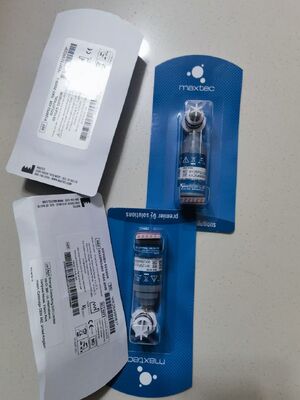

Maxtec Sauerstoff-Sensor REF: 25P03-002 MAX-205E

Identität

• Marke:Maxtec (USA)

•

• Modell:- Ich weiß.MAX-250E

• Bezug / Teil Nr.:- Ich weiß.R125P03-002(in der Regel abgekürzt zu25P03-002oder unter der Nummer 0110429)

• Typ:Galvanischer Sauerstoffsensor (elektrochemische Zelle, nicht gepumpt)

• Elektrolyten:Eigentümliche schwache Säure-Formel (beständig gegen CO2, CO, NOx ¢ besser als herkömmliche KOH-Zellen)

• Herkunftsland:Hergestellt in den USA

• Haltbarkeitsgarantie:24 Monate (Lebensdauer, nicht elektrisch betrieben)

Elektrotechnik und Leistung

• Messbereich:0 100 % O2

• Ausgangssignal:- Ich weiß.10.0 15,5 mV(in der Luft @ 21% O2 ≈ 2,1 ∼ 3,3 mV)

• Nullverschiebung:≤00,50 mV(bei 100% N2, 5 min Belichtung)

• Linearität:±1,0% der vollen Skala

• Antwortzeit (T90):≤15 Sekundenbei 23 ± 2 °C

• Temperaturkompensationsfehler:< ± 3,0% (15 °C-40 °C)

• Lebenserwartung:>1,500,000 %O2·Stunden(theoretisch ≈ 8 Jahre in der Luft; tatsächlicher Verbrauch in Kraftstunden)

• Empfohlene Belastung:> 1 MΩ

• Einhaltung der Interferenzvorschriften:EN ISO 80601-2-55 (nicht empfindlich gegenüber CO2, CO, NOx)

Umwelt

• Betriebstemperatur:5 °C 40 °C

• Lagertemperatur:-15 ± 50 °C (das Etikett empfiehlt 5 ± 25 °C)

• Luftfeuchtigkeit5 ∼ 95% RH, nicht kondensierend

• Druck:~0,5 1,5 atm

Mechanische und Schnittstellen

• Körper:Zylindrische Sonde, Ø ≈ 0,9 cm, Länge ≈ 5,74 cm

• Gasanschluss:M16 × 1 Gewinde (Side-Stream-Probeneinlass)

• Elektrische Steckverbinder:- Ich weiß.3.5 mm Mono-Telefonanschluss(Spitze positiv, Hülle negativ, 2-Draht)

• Gewicht:≈ 50 g (netto)

Direkt OEM-Kreuzbezüge

• Analyseindustrie:PSR-11-917-J1

• CareFusion / Viasys:Stellvertreter-Blender 66045

• Covidien Newport:E360 / HT70 / e500

• - Das ist ein Glück.VT Mobile

• Mercury Medical:10-103-08

• - Ich bin nicht sicher.PT-25A

• - Ich habe ihn nicht gesehen.R29MED (C-70592)

• Maxtec Familie:MaxO2+AE, OM-25AE, OM-25ME, MaxBlend, MaxVenturi

Typische Anwendungen

• Ventilatoren (Bird, Newport usw.)

• Anästhesiegeräte (FiO2-Überwachung)

• mit einer Leistung von mehr als 1000 W

• Portable Sauerstoffanalysatoren (z. B. MaxO2+AE-Außensonde)

Anmerkung zur Bestellung: immer angeben¢ Maxtec MAX-250E, REF R125P03-002 (25P03-002) ¢. MAX-205E ist ein Tippfehler MAX205E ist ein Maxim RS-232 Transceiver IC, unabhängig von O2-Zellen. Ausgang 10,0 15,5 mV ist der MAX-250E Wert; ältere OM-Serie Zellen mit 8,5 13,5 mV dürfen nicht eingemischt werden.
