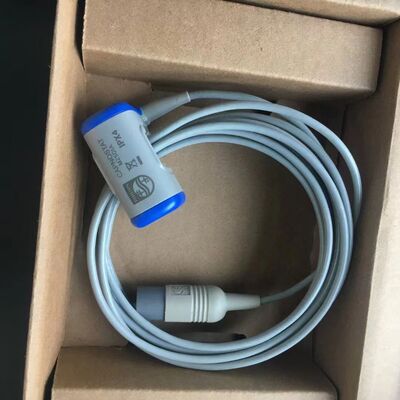

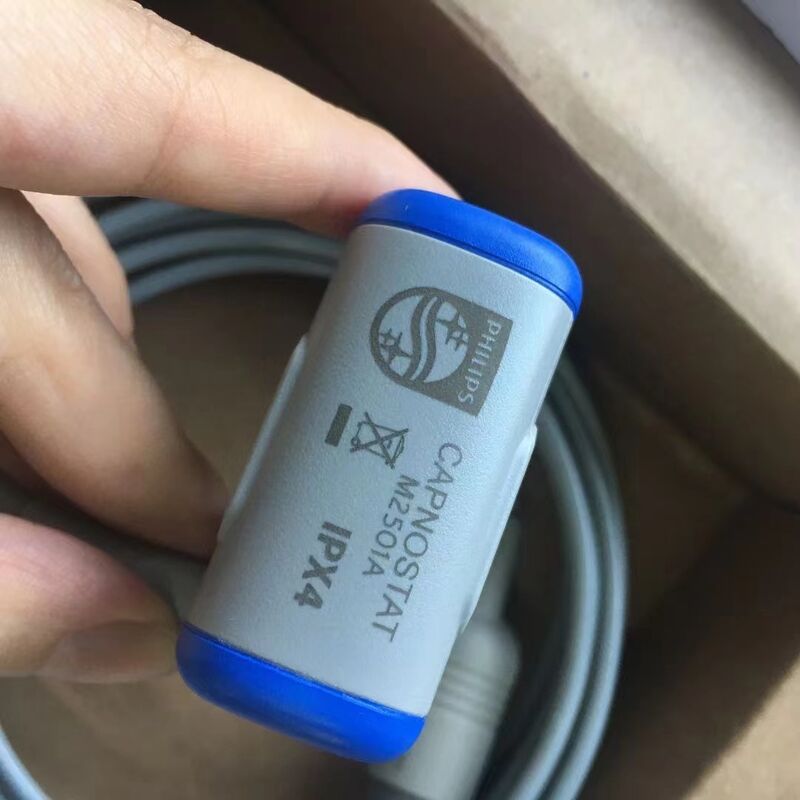

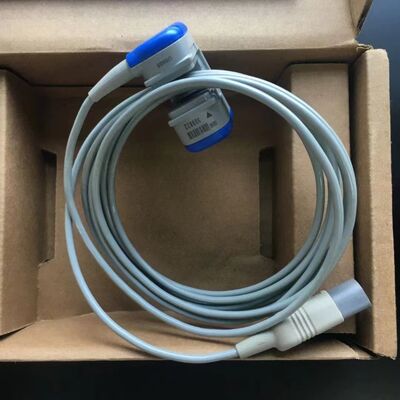

M2501A Hauptstromsensor für CO2

Grundlegende Informationen

• Teilnummer: M2501A
• Messprinzip: Infrarot-Absorptionsspektroskopie
• Anwendbare Modelle: MP2, MP5, MP20, MP30, MP40, MP50, MP60, MP70, MP80, MP90, M3002A, M3014A-Monitormodule

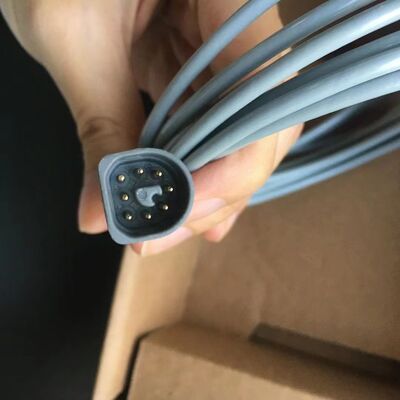

• Anschluss: 8-Pin-Rundanschluss

Messleistung

• CO2-Messbereich: 0­150 mmHg (0­20 kPa)
• Genauigkeit (bei 25°C):
  • 0·40 mmHg: ±2 mmHg
  • 41·70 mmHg: ± 5% der Messwerte
  • 71~100 mmHg: ±8% der Messwerte
  • 101~150 mmHg: ±10% der Messwerte
• Die Entschließung:
  • 0·59 mmHg: 0,1 mmHg
  • 60-114 mmHg: 0,25 mmHg
• Anstiegszeit: < 60 ms (Erwachsene / pädiatrische Atemwegsadapter)
• Atemfrequenzbereich: 2 ̊150 BPM; Genauigkeit: ±1 BPM
• Stabilität:
  • Kurzfristige Verschiebung: ≤ 0,8 mmHg innerhalb von 4 Stunden
  • Langfristige Leistung: 120 Stunden lang hält die Genauigkeit innerhalb der Vorgaben
• Aufwärmzeit (bei 25°C): Wellenform-Ausgang < 15 s; Vollspezifikationsbetrieb ≤ 2 min

Ausgleich und Kalibrierung

• Druckkompensation: 400 ∼ 800 mmHg (automatisch)
• Gaskompensation: O2, N2O, He (optional)
• Kalibrierung: Keine routinemäßige Kalibrierung erforderlich; nach dem Austausch des Atemwegsadapters eine 15-sekündige Nullkalibrierung erforderlich

Physikalische und Umweltspezifikationen

• Abmessungen (Sensor): ca. 33 × 48 × 23 mm (H×W×D)
• Gewicht: < 25 g (ohne Kabel)
• Standardkabellänge: 3 m
• Betriebstemperatur: 0 °C bis 45 °C
• Betriebsfeuchtigkeit: 10% ~ 90% RH, nicht kondensierend
• Speichertemperatur: -40 °C ~ 70 °C
• Aufbewahrungsfeuchtigkeit: < 90% RH, nicht kondensierend
• Eintrittsschutz: IPX4
• Sturzwiderstand: Er hält einem Sturz von 1,8 m auf den Fliesenboden stand (Betriebszustand)
• Material: Latexfrei
