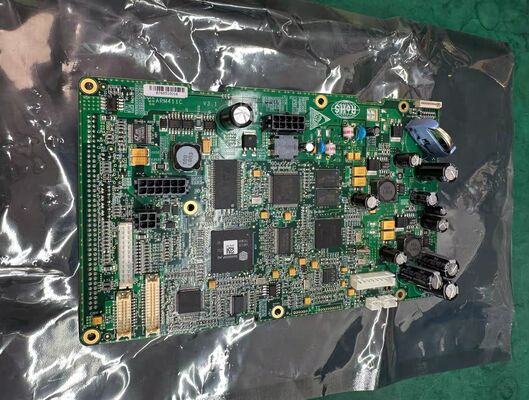

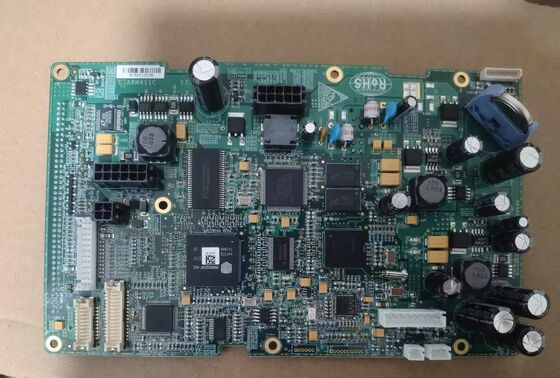

GOLDWAY G60 Hauptplatte P/N 453564288752 für die Integration elektronischer Geräte

GOLDWAY G60 Hauptplatte P/N 453564288752

1. Kernidentifikation und Grundinformationen

• ModellG60 Hauptplatte (Philip Goldway)
• Nummer des Teils (P/N): 453564288752 (Original-Mainboard)
• Kategorie: Medizinischer Patientenaufnahmemonitor Hauptkreislauf
• Vereinbarkeit: GOLDWAY G60 Modularer Betten-Patienten-Monitor
• Abmessungen: ca. 14 × 10 × 8 cm
• Nettogewicht: 0,65 kg
• Typ der Platte: Mehrschichtliche Leiterplatten, Modular-Erweiterungsdesign

2. Elektrische und Stromspezifikationen

• Schnittstelle für Stromzufuhr: Integriert mit dem Host-Strommodul, Eingang: 100 ‰ 240 VAC, 50/60 Hz, 1,5 A
• Leistung an Bord: Stabiler Gleichstrom-Ausgang für Module und Peripheriegeräte (12V, 5V, 3,3V)
• Strommanagement: Schutz vor Überspannung, Überstrom, Kurzschluss und ESD
• Standby-Stromverbrauch: < 5 W

3. Kommunikations- und Erweiterungsschnittstellen

• Netzwerkoberfläche: 1 × Gigabit Ethernet (LAN) für das HL7-Protokoll, das zentrale Überwachungssystem (UT4800) und das Netzwerk von Bett zu Bett
• Peripherie-Schnittstellen2x USB 2.0, 1 × VGA (External Display Output), 1 × Krankenschwester Anruf Port, 1 × RS232 Serienport
• Modul-Erweiterungsschlitze: 5× spezielle modulare Schlitze für Plug-and-Play-Parametermodule (EKG/SpO2/NIBP/IBP/etCO2/12-Lead-EKG/CO/Multigas)
• Alarminterface: Integrierte visuelle/hörbare Alarmsteuerung

4. Datenspeicherung und -verarbeitung

• Eingebundener Speicher: 8 GB Flash-Speicher + 2 GB DDR3-RAM
• Speicherung von Trenddaten: Bis zu 2400 Stunden Trenddaten mit mehreren Parametern
• Wellenformspeicherung: 240 Minuten vollständige Aufzeichnung der EKG-Wellenform
• Alarmveranstaltungsprotokoll: Speichert bis zu 500 Alarm-Ereignisse und Benutzerprotokolle
• Echtzeitverarbeitung: Hochgeschwindigkeits-MCU für EKG/Resp/SpO2/NIBP Signalverarbeitung und -analyse

5. Unterstützte Überwachungsparameter und Leistung

• Standardparameter unterstützt:
  • EKG (3/5-Lead, 12-Lead optional): ST-Segmentanalyse, Arrhythmieerkennung, Herzschrittmachererkennung, HR-Bereich 15~300 bpm, Genauigkeit ±1% oder ±2 bpm
  • SpO2 (Philip FAST-SpO2): Reichweite 0 ∼100%, Genauigkeit ±2% (Range 70 ∼100%), PR 20 ∼250 bpm
  • NIBP: Oszillometrische Methode, Genauigkeit ±5 mmHg (±0,7 kPa), Modus Erwachsener/Kinder/Neugeborener
  • RESP: Impedanzmethode, RR 5×120 bpm, Genauigkeit ±2 bpm
  • Zwei-Kanal-TEMP: Reichweite 0 ̊50°C, Genauigkeit ± 0,1°C

• Optionale erweiterte Parameter: Dual IBP, etCO2 (Microstream), Herzleistung (CO), Multigas-Überwachung

6. Konformitäts- und Sicherheitsstandards

• SicherheitsbescheinigungDer Hersteller muss die erforderlichen Informationen über die Fahrzeugkennzeichnung und die Fahrzeugkennzeichnung der Fahrzeugkennzeichnung und -kennzeichnung bereitstellen.2012, IEC 60601-1-2:2014
• QualitätsmanagementEinheitlich: ISO 9001, ISO 13485, CE (MDR 2017/745), FDA-konform
• EMV-Konformität: IEC 60601-1-2:2014 (Elektromagnetische Immunität und Emission)
• Umweltbewertung: IPX1 (Tropfsicherheit), Betriebstemperatur 10°35°C, Lagertemperatur -20°60°C

7. Wartungs- und Wartungsnotizen

• Gewährleistung: 90 Tage für neue/ursprüngliche Einheit
• Ersatzanforderung: Für die vollständige Vereinbarkeit muss P/N 453564288752 entsprechen
• Kalibrierung: Alle Parametermodule nach dem Ersetzen der Hauptplatte neu kalibrieren
• ESD-Schutz: Während der Installation/Reparatur ist eine strenge Handhabung gegen ESD erforderlich
• Aufbewahrung: Trockene, staubfreie Umgebung (Relative Luftfeuchtigkeit 30~75%)
