Nixon Kohden Bsm2301 Stromversorger U550013B / U550013C
Produktdetails:
| Herkunftsort: | Original |
| Markenname: | nihon kohden |
| Modellnummer: | bsm2301 |
Zahlung und Versand AGB:
| Min Bestellmenge: | 1 |
|---|---|
| Preis: | Negotiation, pls contact me |
| Verpackung Informationen: | Karton |
| Lieferzeit: | Innerhalb von 1-2 Werktagen nach Bestätigung der Zahlung |
| Zahlungsbedingungen: | T/T, Western Union |
| Versorgungsmaterial-Fähigkeit: | 10 |
|
Detailinformationen |
|||
| Marke: | Nihon Kohden | Modell: | bsm2301 |
|---|---|---|---|
| PN: | U550013B / U550013C | Garantie: | 3 Monate |
| price: | NEGOTIABLE | ||
| Hervorheben: | U550013C Leistungskarton,bsm2301 Stromplatte |
||
Produkt-Beschreibung

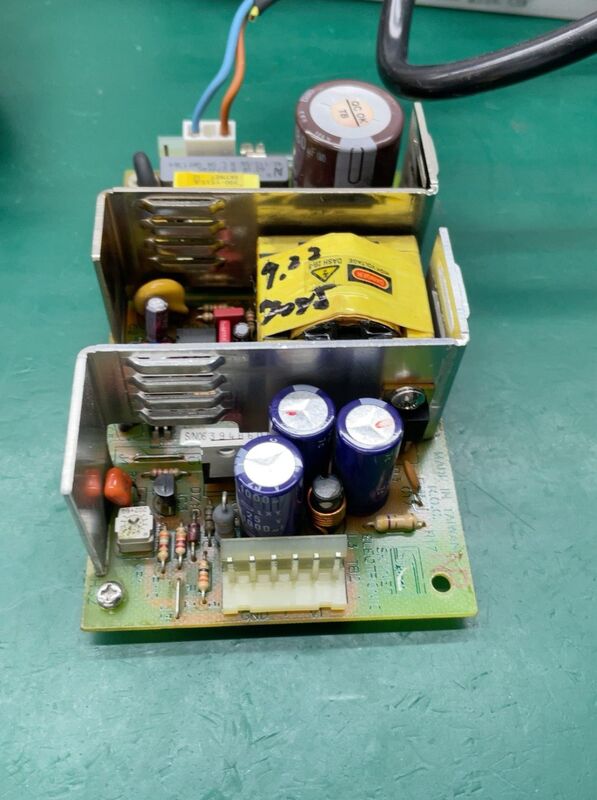

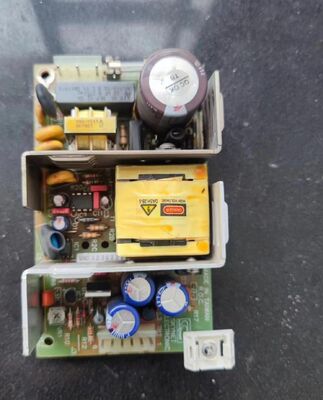

PN:U550013B / U550013C Netzteilplatine für Nihon Kohden BSM2301
Marke: Nihon Kohden | Anwendbares Modell: BSM-2301A/C/K | Teilenummer: U550013B / U550013C (Netzteil)
1. Grundlegende Eingabeparameter
- AC-Eingangsspannung: 100–240 VAC ±10%, automatische Umschaltung
- AC-Eingangsfrequenz: 50/60 Hz ±2%
- Eingangsstrom: Max. 1,0 A bei 100 VAC
- Leistungsaufnahme: AC-Modus: max. 70 VA; Akkumulator-Modus: max. 40 W
- Sicherung: Integrierte träge 2 A / 250 VAC Sicherung (AC-Einlass)
- Batterieeingang: 10,8–15,0 VDC (wiederaufladbarer Ni-MH-Akkupack, 10HR-4/3FAUC-NK)
2. DC-Ausgangsparameter (Hauptnetzteilplatine)
| Ausgangskanal | Spannung | Stromstärke | Last & Funktion |
|---|---|---|---|
| +15 VDC | +15,0 V ±5% | 3,0 A max. | Hauptsystem, analoge Schaltungen, Hintergrundbeleuchtung, NIBP/IBP-Module |
| +5 VDC | +5,0 V ±3% | 2,5 A max. | Digitale Logik, CPU, Touchscreen, Schnittstellenmodule |
| +3,3 VDC | +3,3 V ±3% | 1,5 A max. | MCU, Speicher, Kommunikationsschaltungen (DC-DC-gewandelt von +15 V) |
| -5 VDC | -5,0 V ±5% | 0,5 A max. | Analogsignalaufbereitung (EKG/Atmung) |
| +6 VDC | +6,0 V ±5% | 1,0 A max. | Optionales Aufzeichnungsmodul (WS-231P) |
3. Physikalische & Umwelt-Spezifikationen
- Platinenabmessungen: ca. 150 × 100 × 35 mm (L×B×H)
- Gewicht: ca. 0,45 kg
- Betriebstemperatur: 0 °C bis +40 °C
- Lagertemperatur: -20 °C bis +60 °C
- Relative Luftfeuchtigkeit: 30 %–85 % RH (nicht kondensierend)
- Höhe: Betrieb: -500 m bis 3.000 m; Lagerung: -500 m bis 13.100 m
4. Schutz- & Sicherheitsmerkmale
- Überspannungsschutz (OVP): Löst bei >16,5 V (+15 V), >5,5 V (+5 V) aus
- Überstromschutz (OCP): Automatische Abschaltung bei Überstrom für alle Ausgänge
- Kurzschlussschutz (SCP): Strombegrenzung mit Rückkopplung, automatische Wiederherstellung
- Isolationsspannung: 4.000 VAC (Eingang zu Ausgang, medizinische Klasse)
- Leckstrom: <100 µA (Patientenleckstrom, entspricht IEC 60601-1)
- EMV-Konformität: IEC 60601-1-2, EN 55011 Klasse B (Emission)
5. Steuerung & Schnittstelle
- Leistungssteuerung: Integrierte MCU für Energiemanagement, automatische AC/Batterie-Umschaltung
- Batterieladung: Normalladung: 370 mA (max. 16 Std.); Erhaltungsladung: 370 mA (1,2 Sek. / 1 Min. Intervall)
- Anschlüsse:
- CN401: Hauptausgang zur Hauptplatine (+15V, +5V, GND, Steuersignale)
- AC-Einlass: IEC C6-Buchse mit Sicherung & Erdungsklemme
- Batterieanschluss: CN1401 (10,8–15 VDC Eingang)
6. Konformitätsstandards
- Sicherheit: IEC 60601-1:2005, IEC 60601-2-49 (medizinische elektrische Sicherheit)
- EMV: IEC 60601-1-2:2007, EN 60601-1-2
- Leistung: Interne medizinische Netzteil-Spezifikationen von Nihon Kohden
Wichtige Hinweise
- Dieses Netzteil wird mit den Serien BSM-2303/2304/2351 geteilt (gleiche Kern-Ausgangsspezifikationen).
- +3,3 V wird durch einen integrierten DC-DC-Wandler aus der primären +15 V-Ausgangsspannung erzeugt.
