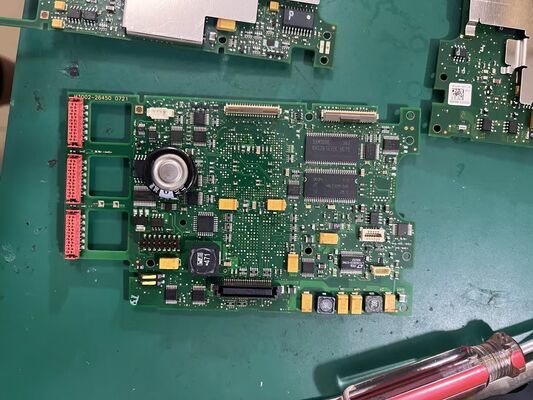

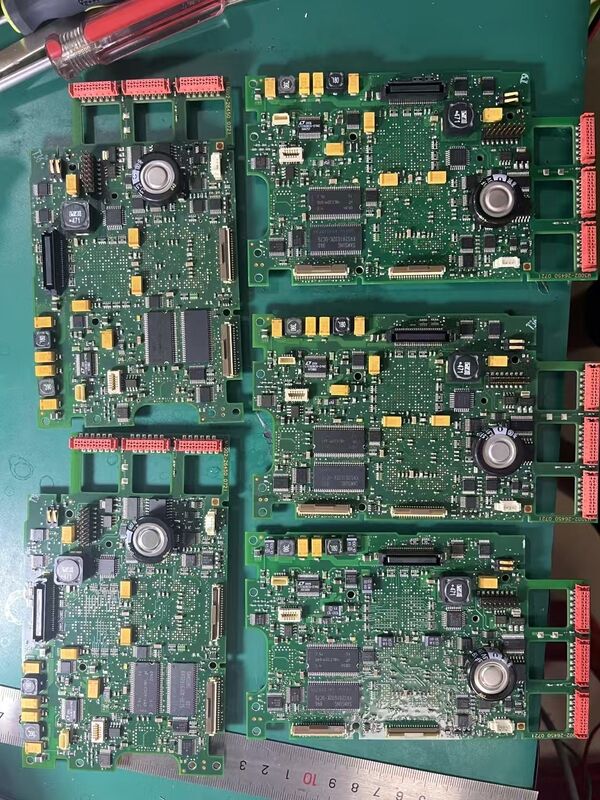

PHILIP MP2/X2 Monitor Hauptplatte PN M3002-26450

PHILIP MP2/X2 Monitor-Hauptplatine PN M3002-26450

Teilrolle: Hauptplatine (Systemplatine) für IntelliVue MP2/X2-Hostmonitore; kümmert sich um die Systemverarbeitung, die Stromverteilung, die Anzeigesteuerung und die Schnittstellenaggregation. Kein Messmodul, nicht die Stromversorgungsplatine, nicht die Tastaturplatine.

OEM-Identifikation: PN M3002-26450 (Philip verwendet diese PN als REF-Äquivalent im Servicesystem). Geschwister der Familie: M3002-68550 (Version 1, frühe Einheiten), M3002-26470 usw.

Kompatible Hosts:

• IntelliVue MP2 – M8102A

• IntelliVue X2 – M8002A (eigenständig als Transportmonitor oder als MMS-Mehrfachmessmodul verwendet)

Seriennummern-Cutoff: M3002-68550 passt für frühe Einheiten mit SN < DE315XXXXX;M3002-26450 ist die neuere Version, normalerweise SN DE315xxxxx und höher. Überprüfen Sie vor dem Austausch die Seriennummer und Softwareversion des Monitors – Versionen sind nicht blind kompatibel.

Leistungsarchitektur (gemäß Service Guide): Leistungsplatine stuft den MSL-Gleichstromeingang auf 36–60 V herunter16 V Gleichstrom​ für die Hauptplatine; Die Hauptplatine leitet dann mehrere interne Schienen ab. RTC und gepufferter RAM werden durch unterstützt3,6 V Gleichstrom​ (gespeist über Systemstrom oder interne Batterie).

Bordfunktionen:

• 3,5-Zoll-TFT-Touchscreen-Treiber (QVGA 320×240, bis zu 3 Live-Wellenformen)

• Aggregation integrierter Messdaten (EKG/Resp/SpO₂/NBP; optional CO₂/IBP/Temp/12-Kanal)

• Touch- und Hardkey-Eingabeverarbeitung, Alarmlogik, Trendpufferung

• Kabelgebundenes LAN (Philip Clinical Network) + optionaler 802.11-Adapter am Krankenbett + SRR (Short Range Radio)

• Interne Signalisierung der Lade-/Entladekontrolle des wiederaufladbaren Akkus (die Zelle selbst befindet sich im Akkufach)

Wichtige Schnittstellen/Anschlüsse: MSL-Anschluss, Display-Flexkabel, Touch-Controller, Power-Board-Verbindung, integrierter Parameterbus, Funkmodulsockel, SRR-Antenneneinspeisung, RTC-Backup-Zellenhalter

Sicherheit/Klassifizierung: Nicht-Patientenkontakt-Logikplatine; Die CF-Typ-Klassifizierung erfolgt über das Mess-Frontend. ESD-empfindliches medizinisches Zubehör.

Körperlich: Keine eigenständigen Abmessungen veröffentlicht (installiertes OEM-Teil); Versandgewichtsklasse ~0,3–0,5 kg mit ESD-Verpackung.

Fehlerzuordnung: Serviceleitfaden „Hauptplatine 2 prüfen“ INOP weist auf eine Anomalie dieser Platine (oder der zweiten Hauptplatine) hin.
