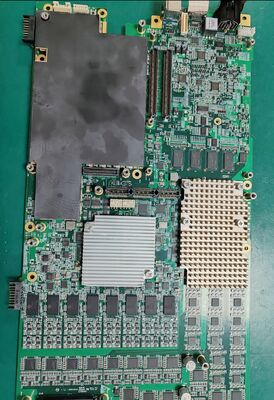

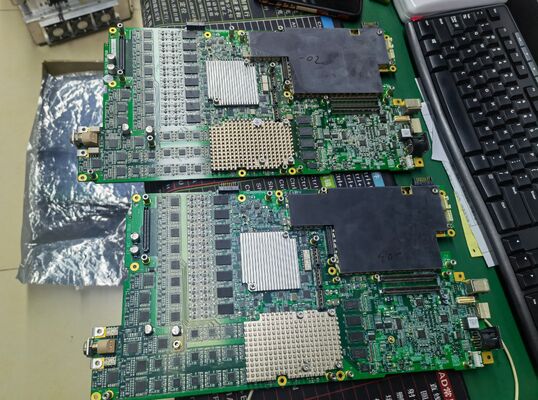

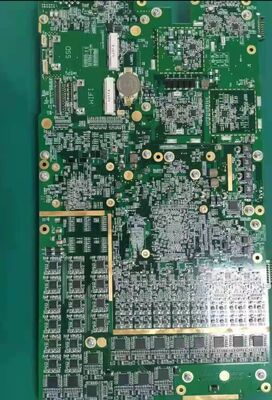

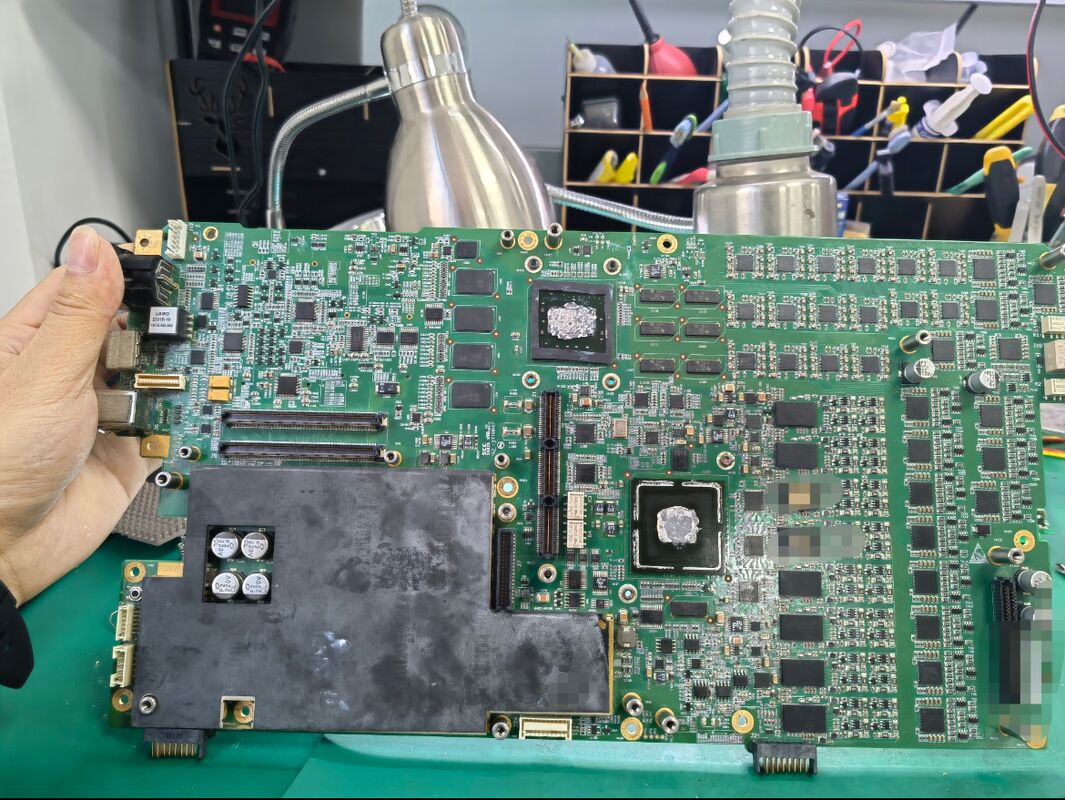

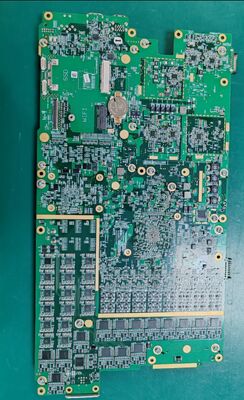

Mindray M9 Ultraschall-Hauptplatte Spezifikationen

1. Kernmodell und Architektur

• Nummern von Hauptplattenteilen:
  • Standardversion:115-023067-00
  • High-End-Version (M9GI/EDP):115-048333-00

• Plattformarchitektur:mQuadro Mehrkanal-Parallelbildplattform(Mindray-eigene Ultraschallverarbeitungsarchitektur)
• An Bord befindliche Module: Frontend (TR FPGA), Backend (COME/PC Modul), Strommanagement (EC), Systemüberwachung (SM), PHV Hochspannungskarton

2. Front-End Signalverarbeitung (Ultraschall TX/RX Core)

• TX/RX-Kanäle:65·128 konfigurierbare Kanäle
  • TR64 Unterplatte: StützenErweiterung des Kanals

• Hauptsteuerung FPGA:TRA FPGA(spezifischer Ultraschall-Sender/Empfänger-Steuergerät)
• Mehrstrahlformung: bis zu12 parallele Lichtstrahlen pro Sendeereignis(maximiert Bildrate und zeitliche Auflösung)
• Probe-Schnittstellen:
  • 1 × Hauptsondeanschluss (kompatibel mit phasigen Arrays, linear, konvex, mikro-konvex)
  • Unterstützt 3T Single-Crystal Probes, 4D/TEE spezielle Schnittstelle


3. Back-End-Verarbeitung und Systemmodul

• Kernprozessor: COME-Modul (PC-Modul, spezielle Doppler-Plattform)
• Speicherschnittstellen:
  • M.2 SSDStandard 128 GB / 240 GB (erweiterbar)
  • M.2 WLAN-Slot für das Wi-Fi-Modul

• Anzeigen von Ausgängen:
  • EDV-Direktleistung: 15,6 Zoll 1920×1080 LED-Display
  • HDMI-Externes Display: Unterstützt hochauflösenden externen Monitor

• Außen I/O-Anschlüsse:
  • 2 x USB 3.0, Wi-Fi, DICOM Ethernet, EKG-Trigger
  • Schnittstellen für Stromversorgung, Ventilator, Tastatur und Batteriemanagement


4. Strom- und Systemmanagement

• Strommanagement (EG): Systembetriebssteuerung, Spannungsregelung, Überstrom-/Oberspannungsschutz
• Systemüberwachung (SM): Echtzeitspannung, Lüftergeschwindigkeit, Temperatur, Überwachung des Zustands der Batterie
• PHV-Hochspannungskarton: Erzeugt programmierbare Hochspannungspulse für die Sondenerregung

5Bildgebung und funktionelle Unterstützung

• Unterstützte Modi: B/M, Farbdoppler, PW/CW, HPRF, TDI, Elastographie, Kontrastbildgebung
• Weiterentwickelte Verarbeitung: iClear adaptive Geräuschreduktion, iBeam-Raumkompositionen, FCI-Frequenzkompositionen, THI-Gewebeharmonische Bildgebung
• Maximale Bildrate:1048 fps(Doppler-/Flow-Modus)
• Maximale Bildtiefe:39 cm(abdominale konvexe Sonde)

6. Physikalische und Kompatibilität

• Abmessungen: ca.320 × 260 × 25 mm(übertragbares Hauptbrett)
• Kompatible Modelle: M9, M9CV, M9GI, M9T, M9Vet
• Betriebstemperatur:0°40°C(Systemebene)
